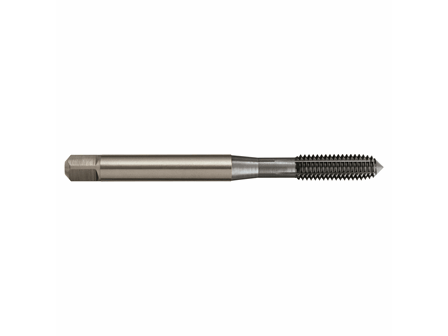

T321 HSSE Maschinen-Gewindeformer Typ RLC N TiCN

Gewindeformer DIN2174 Metrisch M3 HSSE TiCN Typ RLC N mit Schmiernuten Anschnitt Form D Grundloch-/Durchgangsloch bis 3xD Toleranz 6HX Steigung 0,5 mm l1=56 mm l2=11 mm l3=18 mm d2=3,5 mm Vkt 2,7 Bohrloch 2,8 mm für Materialien P/M/N mit einer Materialdehnung über 10%

Gewindeformer DIN2174 Metrisch M3 HSSE TiCN Typ RLC N mit Schmiernuten Anschnitt Form D Grundloch-/Durchgangsloch bis 3xD Toleranz 6HX Steigung 0,6 mm l1=56 mm l2=13 mm l3=20 mm d2=4,0 mm Vkt 3,0 Bohrloch 3,2 mm für Materialien P/M/N mit einer Materialdehnung über 10%

Gewindeformer DIN2174 Metrisch M4 HSSE TiCN Typ RLC N mit Schmiernuten Anschnitt Form D Grundloch-/Durchgangsloch bis 3xD Toleranz 6HX Steigung 0,7 mm l1=63 mm l2=13 mm l3=21 mm d2=4,5 mm Vkt 3,4 Bohrloch 3,7 mm für Materialien P/M/N mit einer Materialdehnung über 10%

Gewindeformer DIN2174 Metrisch M5 HSSE TiCN Typ RLC N mit Schmiernuten Anschnitt Form D Grundloch-/Durchgangsloch bis 3xD Toleranz 6HX Steigung 0,8 mm l1=70 mm l2=16 mm l3=25 mm d2=6,0 mm Vkt 4,9 Bohrloch 4,6 mm für Materialien P/M/N mit einer Materialdehnung über 10%

Gewindeformer DIN2174 Metrisch M6 HSSE TiCN Typ RLC N mit Schmiernuten Anschnitt Form D Grundloch-/Durchgangsloch bis 3xD Toleranz 6HX Steigung 1,0 mm l1=80 mm l2=19 mm l3=30 mm d2=6,0 mm Vkt 4,9 Bohrloch 5,5 mm für Materialien P/M/N mit einer Materialdehnung über 10%

Gewindeformer DIN2174 Metrisch M8 HSSE TiCN Typ RLC N mit Schmiernuten Anschnitt Form D Grundloch-/Durchgangsloch bis 3xD Toleranz 6HX Steigung 1,25 mm l1=90 mm l2=22 mm l3=35 mm d2=8,0 mm Vkt 6,2 Bohrloch 7,4 mm für Materialien P/M/N mit einer Materialdehnung über 10%

Gewindeformer DIN2174 Metrisch M10 HSSE TiCN Typ RLC N mit Schmiernuten Anschnitt Form D Grundloch-/Durchgangsloch bis 3xD Toleranz 6HX Steigung 1,5 mm l1=100 mm l2=24 mm l3=39 mm d2=10 mm Vkt 8,0 Bohrloch 9,3 mm für Materialien P/M/N mit einer Materialdehnung über 10%
